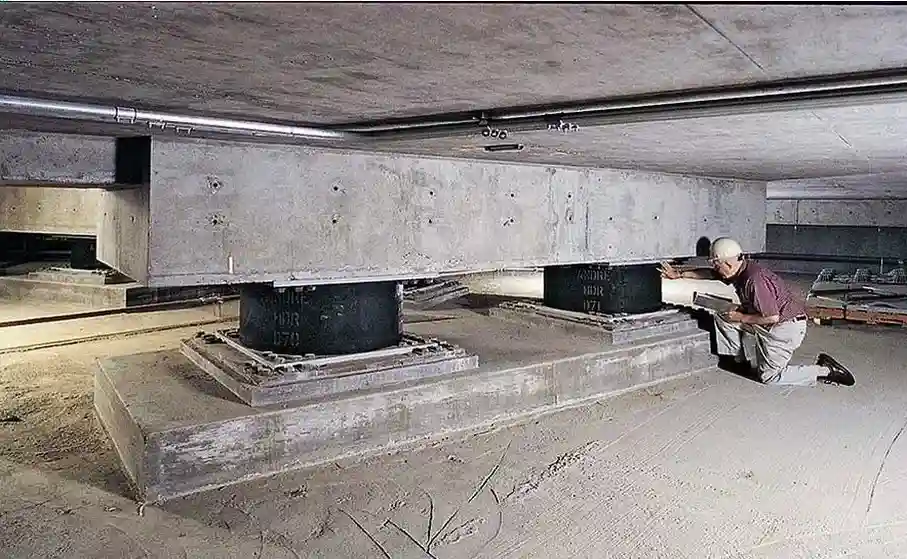

Uno de los errores más graves que vemos en la zona es diseñar la aislación sísmica de base sin un perfil de velocidades de onda de corte real. Chillán está sobre suelos que varían muchísimo en pocos metros: pasás de gravas fluviales densas a intercalaciones de cenizas volcánicas y arenas limosas en una misma cuadra. Asumir un perfil de suelo B cuando el MASW te da un C o un D implica subestimar la demanda de desplazamiento del aislador, y eso se traduce en impacto del diafragma contra el muro perimetral durante un sismo severo. Lo hemos revisado en inspecciones posteriores al 27F. Para evitarlo, el MASW y clasificación Vs30 es el punto de partida no negociable, y si hay contraste de impedancia fuerte en profundidad, complementamos con tomografía sísmica para delinear bien la interfaz suelo-roca antes de elegir el tipo de dispositivo.
Un aislador sísmico mal calculado en suelo tipo D de Chillán puede amplificar desplazamientos más allá del gap previsto, comprometiendo toda la superestructura.
Procedimiento y alcance
Factores del terreno local
En Chillán, muchas veces vemos que se subestima el efecto de la deformación vertical de los aisladores en esquina. La rotación del diafragma en planta baja durante un sismo no es uniforme, y en suelos con variabilidad lateral, que abundan en la ciudad por la presencia de depósitos de abanicos aluviales y cenizas, se generan desplazamientos diferenciales que pueden rigidizar el sistema. Otro punto crítico es el envejecimiento de los elastómeros: aunque la NCh1508 pide considerar factores de envejecimiento, pocos mandantes hacen el seguimiento de las propiedades mecánicas a 10 o 15 años. En esta zona, con humedad ambiental media-alta y suelos que retienen agua, el confinamiento del aislador y su protección contra la corrosión de las placas de acero son determinantes. Un mal drenaje en el foso del aislador lleva a pérdida de rigidez horizontal y modifica el periodo del sistema, anulando la efectividad de la aislación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Marco normativo
NCh433.Of1996 Mod. 2012 — Diseño sísmico de edificios, NCh1508:2014 — Aislación sísmica de estructuras, NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales, NCh3171 — Diseño estructural de fundaciones
Servicios técnicos asociados
Modelación y análisis tiempo-historia
Realizamos análisis dinámicos no lineales con registros sísmicos chilenos representativos, compatibles con el espectro de amenaza uniforme de la zona. Verificamos demanda de ductilidad en la superestructura, desplazamientos residuales y fuerzas de restitución del sistema de aislación según NCh1508.
Especificación técnica de dispositivos y fundaciones
Preparamos las especificaciones de ensayo de prototipo y producción bajo NCh1508 y NCh2369, incluyendo el diseño de las interfaces de conexión, fosos de inspección y sistemas de retención contra viento y cargas menores. Revisamos la rigidez rotacional de la fundación para evitar acoplamiento indeseado con modos superiores.
Parámetros típicos
Preguntas comunes
¿Qué tipo de aisladores sísmicos son más adecuados para los suelos de Chillán?
Depende del perfil de suelo y del periodo objetivo. En suelos tipo C o D, que son comunes en la ciudad, los aisladores elastoméricos con núcleo de plomo (LRB) funcionan bien por su capacidad de disipación. En suelos más blandos, los deslizadores de fricción (FPS) pueden ser una alternativa, pero hay que controlar muy bien el desplazamiento máximo. La decisión sale del estudio geotécnico y del análisis dinámico no lineal específico del sitio.
¿Qué normativa chilena regula el diseño de aislación sísmica de base?
La norma principal es la NCh1508:2014 «Aislación sísmica de estructuras», que se complementa con la NCh433 para la demanda sísmica general y la NCh2369 para componentes industriales. El diseño de las fundaciones se rige por la NCh3171.
¿Cómo influye la clasificación de suelo Vs30 en el diseño?
La clasificación de suelo determina el espectro de diseño y, por tanto, la demanda de desplazamiento sobre los aisladores. Un suelo más blando (tipo D o E) amplifica el periodo y puede requerir un gap sísmico mayor. Por eso hacemos siempre un MASW en el sitio antes de dimensionar los dispositivos.
¿Cuánto cuesta aproximadamente el estudio y diseño de aislación sísmica de base para un proyecto en Chillán?
El costo varía según la complejidad estructural y la cantidad de dispositivos, pero para un proyecto de edificación típico en la zona, el servicio de diseño y especificación técnica se sitúa en un rango de $2.226.000 a $3.949.000. Incluye el análisis tiempo-historia, la especificación de prototipos y el diseño de las conexiones.
¿Es obligatorio hacer un estudio de microzonificación sísmica antes de diseñar la aislación?
No es obligatorio por ley en todos los casos, pero es una práctica recomendada y muchas veces exigida por los revisores independientes. La microzonificación entrega el espectro de amenaza uniforme específico del terreno, que es más realista que el espectro genérico de la NCh433. En suelos complejos como los de Chillán, evita sobrecostos o diseños inseguros.
