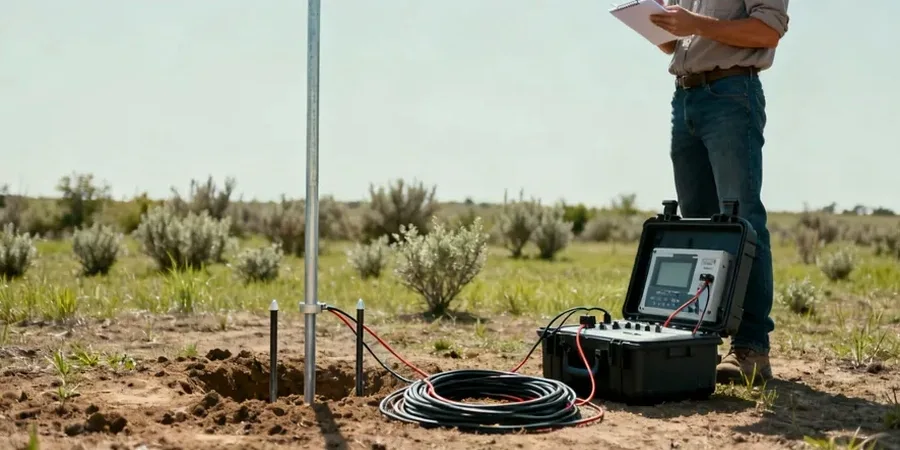

Cuando el resistivímetro Syscal Pro se despliega al poniente de Chillán, cerca del límite con la depresión intermedia, lo primero que se verifica es la impedancia de contacto de los electrodos. En suelos de origen volcánico como los que dominan Ñuble, con cenizas y arenas limosas, una mala puesta a tierra falsea todo el perfil. Para el SEV ejecutamos aperturas AB/2 de hasta 150 metros con arreglo Schlumberger, suficiente para alcanzar los 40 o 50 metros de profundidad que interesan en fundaciones de media altura en el centro de Chillán. El equipo registra diferencias de potencial por debajo del milivoltio y las traduce en curvas de resistividad aparente que después invertimos con software IPI2Win. En esta zona el contraste entre el relleno aluvial del río Ñuble y los estratos más cohesivos es bastante marcado, así que el método responde bien cuando se necesita mapear paleocanales ocultos bajo la ciudad.
La resistividad no es un número absoluto: en suelos volcánicos como los de Chillán, el mismo valor de 60 Ω·m puede ser arcilla saturada o arena fina con alto contenido iónico.
Procedimiento y alcance
Factores del terreno local
Un error que vemos repetido en la zona de expansión norte de Chillán es asumir que la roca está a 15 metros porque un sondaje mecánico encontró un bolo errático. En Ñuble los lahares y flujos de detritos del complejo volcánico Chillán sepultaron depósitos aluviales más antiguos, y la resistividad eléctrica es el único método indirecto que separa un bolo aislado de un basamento continuo. Si la constructora se salta el SEV y confía ciegamente en un par de golpes de SPT, proyecta pilotes que quedan flotando en un estrato que no es portante, con asentamientos diferenciales que en un sismo como el del 27F se traducen en daños estructurales severos. El SEV con apertura suficiente te muestra la tendencia de la resistividad en profundidad: una curva descendente estable indica basamento sano, mientras que un quiebre puntual con rebote sugiere un bloque errático rodeado de matriz más conductora. Ignorar esa distinción cuesta semanas de retrabajo y, en el peor de los casos, la inhabilitación del terreno.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Recurso en video
Marco normativo
NCh3171:2010 – Geotecnia – Prospección geofísica por métodos eléctricos, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (clasificación de suelo por Vs30, complementada con resistividad), NCh1508:2014 – Geotecnia – Estudio de mecánica de suelos para edificaciones
Servicios técnicos asociados
Sondeo Eléctrico Vertical (SEV) para fundaciones profundas
Ejecutamos SEV con arreglo Schlumberger en puntos discretos, ideal para mapear la estratigrafía bajo la rasante de edificios en el casco histórico de Chillán. El perfil 1D invertido entrega los espesores y resistividades reales de cada capa, permitiendo correlacionar con la clasificación sísmica de la NCh433 y definir la profundidad del estrato de apoyo para pilotes o losas.
Tomografía de resistividad eléctrica 2D para trazados lineales
Tendemos líneas de electrodos con espaciamiento entre 2 y 5 metros a lo largo de colectores, cruces de puentes o taludes en la periferia de Chillán. La sección 2D resultante identifica variaciones laterales de resistividad asociadas a paleocanales del río Ñuble, cambios de facies en los depósitos volcánicos y zonas de saturación anómala que requieren drenaje antes de excavar.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta un estudio de resistividad eléctrica con SEV en Chillán?
El rango habitual para un SEV en la cuenca de Chillán, con AB/2 hasta 150 m y procesamiento completo, está entre $321.000 y $557.000. El monto exacto depende de la cantidad de puntos de sondeo, la longitud de la línea si se requiere tomografía 2D y las condiciones de acceso al terreno en los sectores agrícolas de la periferia.
¿Qué profundidad alcanza un sondeo eléctrico vertical en los suelos de Chillán?
Con una apertura AB/2 máxima de 150 m, la profundidad de investigación efectiva ronda los 40 a 55 metros en los depósitos aluviales y volcánicos de la zona. La penetración real varía según el contraste de resistividad entre capas: en secuencias de grava sobre arcilla saturada la corriente se concentra en el estrato conductor y la resolución en profundidad disminuye, por lo que ajustamos la apertura al objetivo geotécnico de cada proyecto.
¿La resistividad eléctrica sirve para encontrar napas subterráneas en Chillán?
Sí, es una de las aplicaciones más directas del método. El acuífero libre de la cuenca de Chillán se recarga con las lluvias invernales y el derretimiento nival de los Nevados de Chillán, y su techo genera un contraste de resistividad bien marcado: las gravas secas sobre el nivel freático miden entre 180 y 350 Ω·m, mientras que las mismas gravas saturadas bajan a 60-120 Ω·m. Con un SEV podemos trazar la posición de la napa en distintos puntos y seguir su evolución estacional.
¿Qué normas chilenas rigen los ensayos de resistividad para estudios geotécnicos?
La norma principal es la NCh3171:2010, que establece los procedimientos para prospección geofísica por métodos eléctricos, incluyendo la configuración de electrodos, la adquisición de datos y el procesamiento de curvas de resistividad aparente. Además, la clasificación sísmica del suelo según NCh433 puede correlacionarse con los perfiles de resistividad para definir el tipo de terreno de fundación, y la NCh1508:2014 enmarca el estudio de mecánica de suelos completo donde se integran los resultados del SEV.
