La NCh1508 es clara respecto a la verificación en terreno de cimentaciones superficiales, y en Chillán su aplicación no es optativa. La ciudad se asienta sobre un complejo manto de suelos derivados de cenizas volcánicas y depósitos fluviales del río Ñuble, un perfil estratigráfico que cambia en pocos metros. Ejecutamos el ensayo de placa de carga (PLT) directamente sobre la plataforma de fundación para obtener la curva tensión-deformación real del terreno. Esto elimina la incertidumbre de correlaciones indirectas y entrega el dato exacto que el calculista necesita para verificar tensiones admisibles y asentamientos diferenciales. En una zona sísmica como la del valle central, donde la rigidez del suelo impacta la respuesta estructural, la precisión del PLT es una herramienta de gestión de riesgo constructivo. Para obras que requieran exploración en profundidad, complementamos con sondaje SPT para correlacionar la resistencia de los estratos subyacentes.
Un PLT bien ejecutado en suelos volcánicos de Chillán reduce la incertidumbre en el cálculo de asentamientos hasta en un 40% frente a correlaciones de gabinete.
Procedimiento y alcance
Factores del terreno local
Bajo la ciudad de Chillán subyace un depósito de cenizas volcánicas que en condiciones de saturación puede experimentar colapso brusco. La napa freática en sectores cercanos al río Ñuble se encuentra a profundidades que oscilan entre 3 y 6 metros, fluctuando estacionalmente. Realizar una fundación sin ensayo de placa de carga en la zona oriente implica asumir un módulo de balasto teórico que ignora la estructura macroporosa típica de estos suelos. Hemos visto casos donde la capacidad de soporte estimada en laboratorio sobre muestras inalteradas difiere hasta en un 35% de la respuesta in situ medida con PLT. La presencia de lentes de arena fina limosa dentro del perfil de cenizas genera drenaje errático durante la carga, produciendo asentamientos diferidos que solo la curva de campo del PLT puede anticipar. El costo de omitir este ensayo se traduce en fisuras en losas y sobrecostos de reparación que multiplican varias veces el valor del estudio geotécnico completo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Marco normativo
NCh1508 – Geotecnia – Ensayo de placa de carga, NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras industriales, NCh3171 – Diseño estructural – Cargas de viento y nieve
Servicios técnicos asociados
Ensayo de Placa de Carga (PLT) in situ

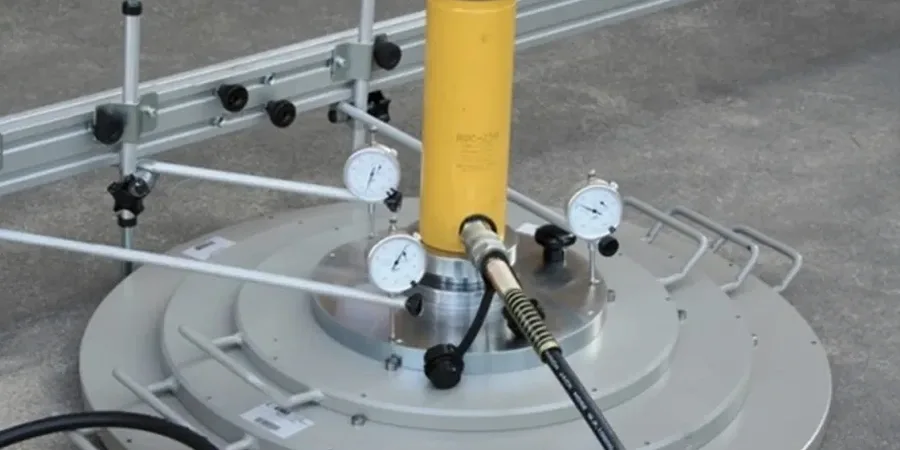

Ejecución completa según NCh1508. Incluye gato hidráulico calibrado con celda de carga, comparadores de asentamiento y viga de reacción. Entregamos curvas tensión-deformación, Ks y tensión admisible en informe firmado por profesional competente.
Calibración de Módulo de Balasto para Losas
Realizamos ciclos de carga y descarga para determinar el módulo de reacción vertical (Kv) en plateas de fundación. Ajustamos el diseño de losas postensadas y pavimentos industriales con datos reales del terreno de fundación.
Control de Compactación de Plataformas
Verificamos la capacidad de soporte en rellenos estructurales y subrasantes mejoradas. El PLT valida la eficiencia del proceso de vibrocompactación o estabilización con cal/cemento en suelos finos de la región de Ñuble.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelo de Chillán es más necesario el PLT?
En los suelos limo-arcillosos de origen volcánico del sector oriente es especialmente crítico. Estas cenizas tienen una estructura macroporosa que se colapsa al saturarse. El PLT mide la respuesta real del suelo inalterado, cosa que un ensayo de laboratorio en muestra remoldeada no logra capturar con precisión.
¿Cuánto cuesta un ensayo de placa de carga en Chillán?
El rango de precio para un ensayo de placa de carga en la zona de Chillán varía entre $385.000 y $616.000, dependiendo de la profundidad del nivel de ensayo, la logística de reacción (camión cargado o anclajes al terreno) y la cantidad de ciclos de carga especificados en el proyecto.
¿Qué norma rige el ensayo de placa en Chile?
El ensayo se rige por la NCh1508, que establece el procedimiento para determinar la relación carga-asentamiento de un suelo mediante una placa rígida. Para el diseño sísmico de la estructura que apoya sobre ese suelo, se debe cumplir además con la NCh433 y la NCh2369 según corresponda.
¿Qué diferencia hay entre el PLT y un sondaje SPT?
El PLT mide la deformabilidad y capacidad de soporte del suelo a la profundidad de fundación directamente bajo una placa. El SPT es un ensayo de penetración que da un índice de resistencia (N) a distintas profundidades. Son complementarios: el SPT explora el perfil y el PLT verifica la respuesta en el nivel de apoyo.
¿Cuánto demora un ensayo de placa de carga?
Un ciclo de carga completo, incluyendo la estabilización de cada escalón, toma entre 2 y 4 horas en terreno. Si el proyecto exige ciclos de carga-descarga-recarga, el ensayo puede extenderse hasta 6 horas. El informe se entrega en un plazo de 48 a 72 horas hábiles tras el ensayo.
